产品介绍：

GK-1双手按钮同步控制器是通过限制双手按钮左、右按钮接通时间差来规范操作者对双手按钮的操作，以达到保护操作者双手的目的。专门针对旧机械压力机的安全改造而设计。适用于机械压力机、机械冲床、油压机、超声波机、测试设备及其它机床电气的双手同步控制，机床点动动作和连续动作的场合。其功能如下：

一、基本功能

当双手按钮其中的一个按钮接通，双手按钮控制器启动并开始计时，如果另外一个按钮在设定的时间（可调,VR2，出厂设置为0.5S）内接通，控制器输出有效信号（继电器常开触点闭合），如果另外一个按钮未接通或在设定时间以外接通，控制器输出无效信号（继电器常开触点不闭合）。当控制器输出有效信号时，其中任一按钮断开，有效信号终止（继电器常开触点断开）。

二、扩展功能

   1、单次工作状态

      控制器输出有效信号的同时，启动定时器，延时0.5秒（可调,VR1）后，不论双手按钮是否仍接通，有效信号终止，若想使控制器输出有效信号，必须重新接通双手按钮。

   2、连续工作状态

      控制器输出有效信号后，只要双手按钮仍处于接通状态，有效信号可一直保持，直到双手按钮的左、右按钮至少一个处于断开状态。

   3、可外接脚踏开关（使用此方式应特别注意安全）

      用户即使安装了双手按钮控制器，有时也需要使用脚踏开关，这时，可改变接线方法，完成此项功能。脚踏时为单次工作状态。

结构及外型尺寸：

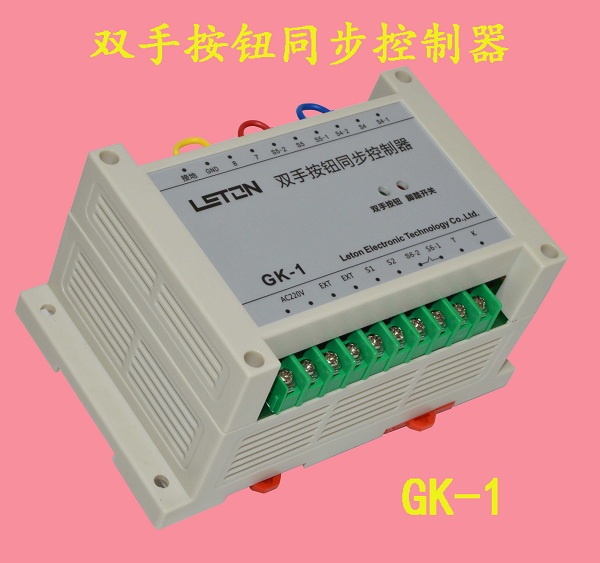

     本产品采用工程塑料外壳，设置两排压线端子与外部部件连接，面板上设置两个指示灯，分别指示双手按钮输出继电器状态（绿灯）和脚踏开关工作状态（红灯），整机可安装在35mm电气导轨上或用螺钉安装。

                  外型尺寸：145mm（长）×90mm（宽）×72mm（高）

执行标准：

本产品的设计符合《中华人民共和国机械行业标准——机械压力机安全技术要求》JB3350-93

   （1994-01-01实施）中对双手按钮装置的要求。

技术参数

供电电源： AC220V,50/60HZ

消耗功率： ＜3W

继电器触点容量： AC250V/10A

绝缘电阻： ＞100MΩ

安装及使用说明：

1、请确保本说明书交付给最终使用本产品的人员手中。

2、请按接线图正确接线。

3、双手按钮需另外配置，须使用符合安全标准的产品，控制器至双手按钮的连线，其电压为DC12V，属于安全电压。

本产品留有接地端子，需正确接地。

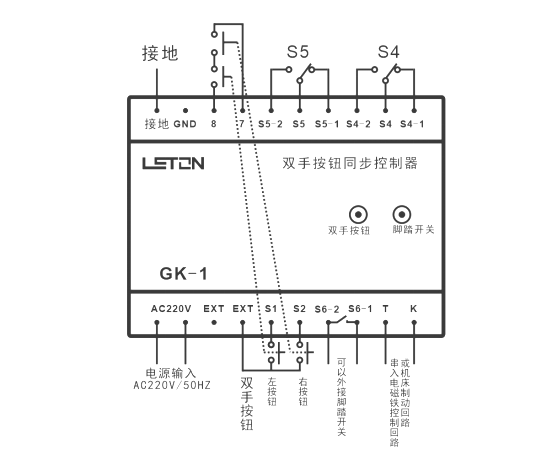

接线图 ：

      双手按钮控制器接线与功能表

   注：双手控制器需另外配接，其左、右按钮常开点分别接入EXT、S1和EXT、S2，两个EXT端子是相连的。双手按钮的左、右按钮若为分体式，安装时其间距应大于250mm。

指示灯状态 ：

    T、K接通时，绿灯亮；T、K断开时，绿灯灭；

     S6-1、S6-2接通时，红灯亮；S6-1、S6-2断开时，红灯灭；

注意事项：

1、水或油污的侵蚀会影响设备的使用寿命，请注意防潮、防油。

2、勿使控制箱受到撞击或挤压。

3、如安装在电磁铁牵引的机床，必须加装交流接触器隔离，控制器的输出端控制接触器动作，防止直接控制电磁铁造成控制器触点烧坏形成短路引起事故。

4、本书内容，我们尽最大努务以保证其正确性，但对于包括因书中的误记、内容遗漏、或因使用而导致的间接损害在内的任何损失，概不负责，敬请谅解。
